应急抢险排水泵车

移动泵车

移动泵车是根据抢险救灾装备， 长期储存、缺失维护、作业环境恶劣、作业要求特殊等因素而形 成的突发性、紧迫性、作业多样性、社会影响性等特性而研发的，比起传统的泵车，新一代的移 动泵车集合多项现代理念， 功能更加强大。移动泵车泛指以柴油机为动力， 泵组通过弹性联轴器 由柴油机驱动，具有先进合理的结构，效率高，汽蚀性能好，振动小，噪声低，运行平稳、可靠 和装拆方便等优点。

产品型号： RCMP(L)

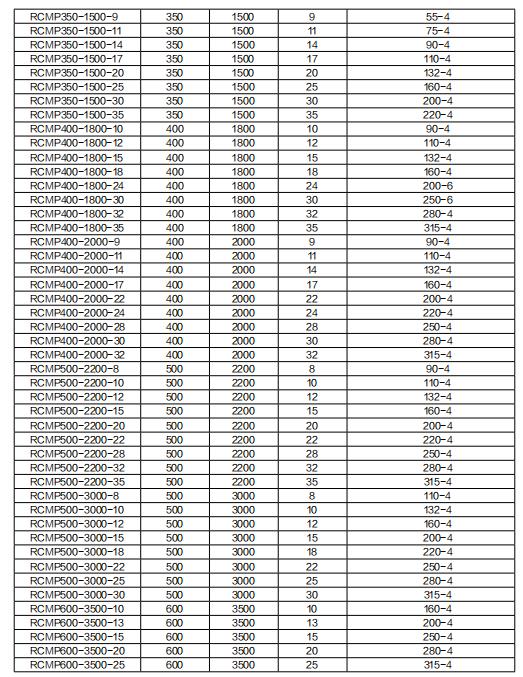

简单介绍：流量 800~3500m3/h，扬程 7-42m；

结构方式：移动式、固定式；

执行标准：水泵执行 GB/T 5657-2013《离心泵技术条件 ( Ⅲ类 )》；

柴油机品牌：潍柴动力、上柴 、东风康明斯 、 道依茨 、菲亚特 、 莱恩、潍坊科发等。

应用领域

RCMP 系列真空辅助拖车式移动泵站

反复研究国内外同类技术的基础上， 开发成功的一种结构新颖的产品。该泵组集大流量自带真  空吸上和无堵塞排污于一体， 采用柴油机驱动， 并通过泵体、叶轮流道的独特设计， 实现大排量。 泵组可吸排含有大颗粒固体和长纤维杂质液体， 可广泛适用于市政排污及防涝工程、农业灌溉等。 该泵组具有结构简单、排污能力强、高效节能、使用维修方便。

使用条件

1. 环境温度≤ 50℃，介质温度≤ 80℃；

2. 介质 PH 值铸铁材质为 6-9；

3. 介质重度不超过 1240kg/m3；

4. 自吸高度不能超过 5.5 米，连续吸水高度≤ 6，吸入管道长度≤ 12 米。

 工作原理

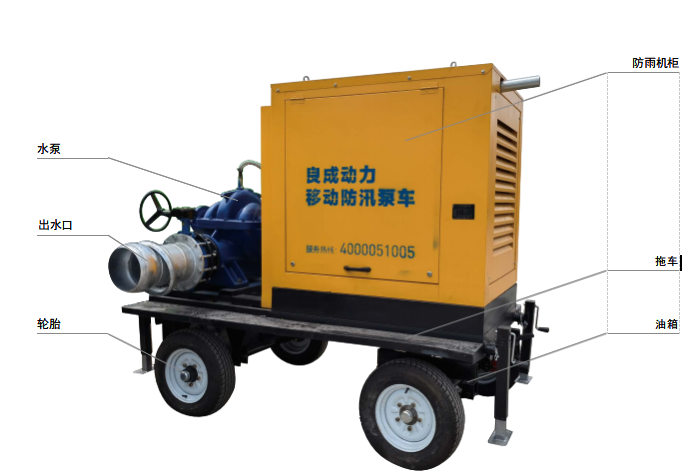

该型泵主要由拖车、柴油机、联轴器、泵头、叶轮、后盖、机械密封、泵轴、轴承座、气液分离 管、进、排接管、防雨罩、真空辅助泵等组成，泵的结构参见上图。

泵的工作原理：采用中开离心泵作抽水作业，具有吸程高、宽扬程、宽流量、自动调整扬程与流 量的特性， 在额定的功率范围内可以自动适应作业环境和作业要求， 实现远距离吸水、长距离输 水、大流量排水，同时可以用同一台装备分别用作排水、供水、消防的不同作业。

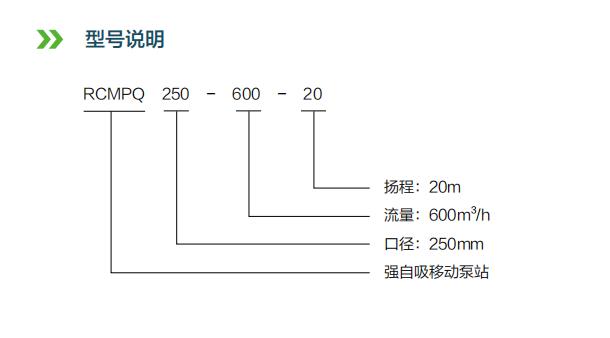

RCMPQ 系列强自吸拖车式移动泵站

在反复研究国内外同类技术的基础上， 开发成功的一种结构新颖的产品。该泵组集自吸和无堵塞 排污于一体， 采用柴油机驱动轴向回流外混式， 并通过泵体、叶轮流道的独特设计， 实现强自吸 大排量。泵组可吸排含有大颗粒固体和长纤维杂质液体， 可广泛适用于市政排污及防涝工程、农 业灌溉等。该泵组具有结构简单、自吸性能好、排污能力强、高效节能、使用维修方便。

使用条件

1. 环境温度≤ 50℃，介质温度≤ 80℃；

2. 介质 PH 值铸铁材质为 6-9；

3. 介质重度不超过 1240kg/m3；

4. 自吸高度不能超过 5.5 米，连续吸水高度≤ 6，吸入管道长度≤ 12 米。

工作原理

该型泵主要由拖车、柴油机、联轴器、自吸泵、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、 气液分离管、加水阀门、进、排接管、防雨罩、真空辅助泵等组成，泵的结构参见上图。

泵的工作原理：泵体内设有储液腔、并通过上方的回流孔和下方的循环孔与泵工作腔相通， 构成 泵的轴向回流外混式系统， 泵停止工作后， 泵内腔已储有一定容积的液体， 当泵启动时， 泵内的 储液在叶轮的作用下， 夹带着空气被向上抛出， 液体通过气液分离管的网格回流到工作腔， 气体 被排出泵外，使泵内形成一定真空度，达到自吸的作用。

注意事项：首次使用前将泵腔体注满水，冬季将泵腔内水放空，以防冻裂泵壳。

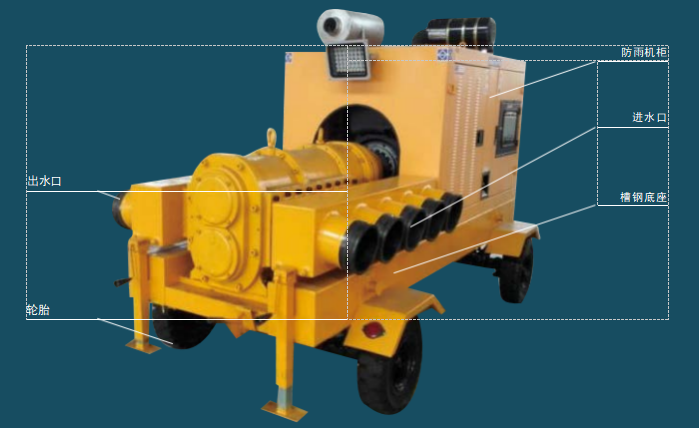

RCMPL 凸轮泵拖车式移动泵站

RCMPL 系列拖车式柴油机凸轮泵是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。该泵是 一种正排量自吸式旋转活塞泵，其工作原理如下：当动力带动传动轴传递扭矩时，主动轴驱动齿轮箱内的一对同步 齿轮及固定在泵轴上的二个转子做相对运动，使泵吸入端产生真空，排出端形成负载压力，来达到输送液体介质的 目的。泵连续转动时，在转子的相对作用下，泵轴每转动一转便由六次满载的液体介质排出。动力机的转向决定了 泵输送介质的方向，无正反转之分，在规定的转速范围内泵的流量大小与泵的转速成正比。可广泛适用于市政排污 及防涝工程、农业灌溉等。该泵组具有结构简单、自吸性能好、排污能力强、高效节能、使用维修方便。配用多功 能移动拖车。

使用条件

1. 环境温度≤ 50℃，介质温度≤ 80℃。

2. 介质 PH 值材质为 6-10.

3. 介质重度不超过 1240kg/m3。

4. 自吸高度不能超过 8-9 米，连续吸水高度≤ 10，吸入管道长度≤ 120 米

工作原理

转子翼在泵壳内的圆周流道中旋转。当转子未啮合时， 持续旋转会在吸入端口形成部分真空， 使 液体吸入泵内。两转子将转子室分隔成几个小空间， 并按一定次序运转。液体通过转子顺着容积 流动的方向被输送至出料口， 当转子在排放端口重新啮合时形成压力， 液体从而被排出。泵输出 与速度成正比，并且流向可逆转。

凸轮泵，又称转子泵、罗茨泵。其工作原理与罗茨风机相近。
